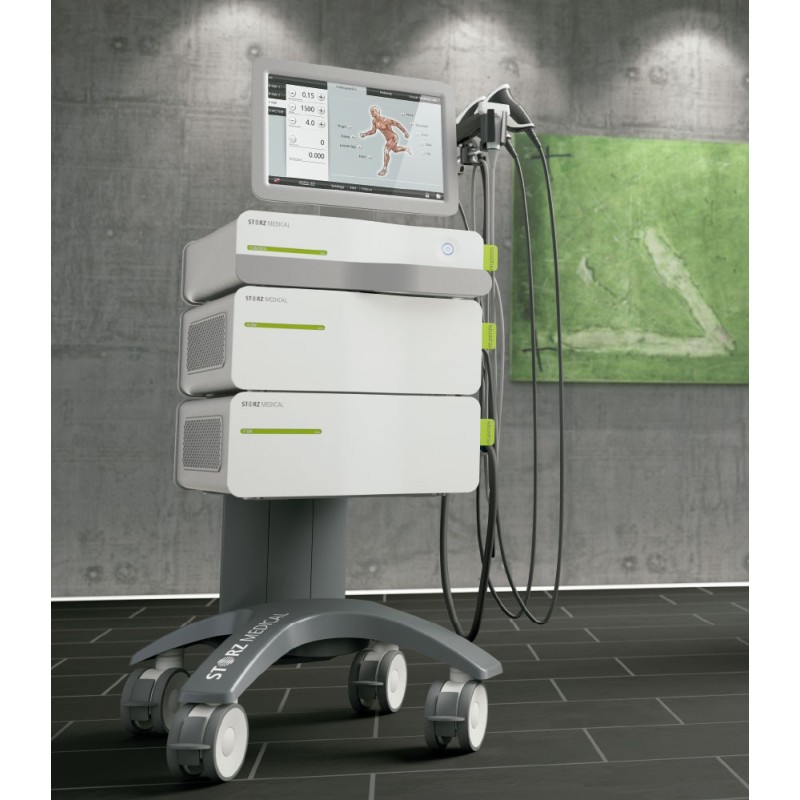

DUOLITH SD1 Ondas de choque ultrafocais

DUOLITH® SD1 »ultra« – Diagnóstico e Tratamento

O sistema de ondas de choque DUOLITH® SD1 »ultra« representa um conceito claro e modular que responde às crescentes exigências de tratamento e diagnóstico do consultório médico. Isto beneficia tanto iniciantes na área do tratamento de ondas de choque como utilizadores experientes.
O DUOLITH® SD1 »ultra« pode ser combinado individualmente ou expandido e é operado centralmente através do ecrã tátil de 15,4". Todos os elementos modulares do sistema completo estão ligados no elétrico.
O DUOLITH® SD1 »ultra« combina tratamento por ondas de choque radiais e focais com tratamento complementar de vibração e terapia de vácuo e ultrassonografia, integrados num único sistema. A imagiologia médica e o tratamento de ondas de choque adaptado podem ser realizados através de uma única unidade de controlo.

Destaques

- Tratamento combinado de ondas de choque radiais e focais
- Tratamento, diagnóstico, informação e orientação ao utilizador combinados num único dispositivo (»Tecnologias Conectadas»)
- Modularidade individual
- Ultrassonografia integrada com Doppler a cores (opcional)

Unidade de controlo (ecrã tátil de 15,4")
com diagnóstico ultrassónico opcional

Módulo F-SW com aplicador focal SEPIA®

DUOLITH® SD1 »ultra« – Execução intuitiva de processamento através de ecrã tátil

Todos os módulos do sistema podem ser operados através do grande ecrã tátil da unidade de controlo multifuncional. Para selecionar e aceitar as funções e indicações, basta tocar no ecrã. Para além da unidade de controlo, o sistema oferece parâmetros de gestão e tratamento recomendados por utilizadores experientes e suportados por vídeos e imagens. O software integrado Visible Body® permite não só uma imersão profunda nas estruturas musculares, mas também nas camadas macroscópica e microscópica do corpo humano. Definições detalhadas e informação anatómica apoiam o utilizador. Modelos 3D rotativos e móveis permitem a visualização
de movimentos musculares e doenças. Isto resulta numa interação inovadora entre utilizadores e pacientes.

Destaques

- Grande ecrã tátil de 15,4"
- Sistema de gestão do historial de tratamento
- Parâmetros de tratamento suportados por vídeos e imagens
- Atlas Anatómico® Digital do Corpo Visível:
Modelos anatómicos 3D macroscópicos e microscópicos

Parâmetros de processamento com vídeos de aplicação

Visão geral das zonas de dor

Corpo® Visível do Atlas Anatómico Digital

DUOLITH® SD1 »ultra« – Módulo Focal com Aplicador SEPIA®

Com ondas focais de choque, é possível tratar áreas do corpo próximas da superfície e mais profundas. O aplicador SEPIA® permite um tratamento simples e eficiente diretamente no paciente. Todos os elementos importantes de manipulação estão integrados no aplicador.

Graças à fácil substituição da bobina cilíndrica, os utilizadores também beneficiam de poupança de tempo e custos de revisão. O aplicador C-ACTOR® de gama de energia estendida pode ser ligado ao módulo como opção para aplicações em dermatologia e para o tratamento da pseudoartrose perto da superfície.

Destaques

- Trabalho eficaz que não fatiga diretamente o paciente
- Poupa tempo e custos de revisão devido à fácil troca de rolamento
- Todos os elementos operacionais integrados no aplicador
- Profundidade da área focal (com/sem espaçador): 0 – 65 mm
- Profundidade de penetração: até 125 mm
- Fornecimento de energia: 0,01 – 0,55 mJ/mm2
- Opcional: aplicador C-ACTOR® com gama de energia alargada para aplicações em dermatologia e pseudoartrose perto da superfície: 0,03 – 1,24 mJ/mm2

Tratamento das costas com aplicador focal

Bobina cilíndrica STORZ MEDICAL

Aplicador focal com e sem espaçador

TORRE DUOLITH® SD1 »ultra« Sistema Focal

Dados gerais
- Dimensões (largura x altura x profundidade):
590 x 1261 x 660 mm
- Peso (incluindo elétrico): 60 kg
- Ecrã tátil de 15,4"
- Diagnóstico ultrassónico (opcional):
1,5 – 15 MHz
- Módulo de gaveta »Caixa de Armazenamento« (opcional)
Módulo Focal
- Gama de energia padrão: 0,01 – 0,55 mJ/mm²
- Gama de energia alargada (opcional): 0,03 – 1,24 mJ/mm²

Aplicadores: F-SW + US
